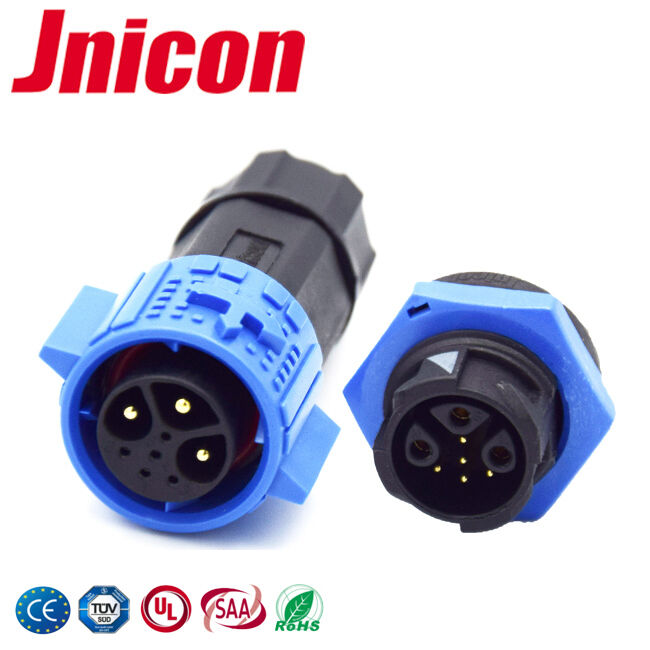

Conector de Plugue à Prova d'Água Multi-Pin 3+5 Pinos IP68 com Travamento por Pressão para Exterior
Principais características do Conector de Plugue à Prova d'Água Multi-Pin 3+5 Pinos IP68:
• Série M19 com 2 a 22 pinos disponíveis para diversas demandas industriais. Macho, fêmea e soquete disponíveis.
• A corrente/tensão do conector macho fêmea à prova d'água são 5A/60V. A tensão suportada é de 1000V AC.
• O diâmetro do contato é ∅2.0mm (3 pinos) + 0.8mm (5 pinos).
• Segurança e estabilidade de fiação para aplicações de alta corrente. Fio de 1.5mm~0.5mm² para conector de plugue à prova d'água com travamento por parafuso série M19 de 3+5 pinos.
• Temperatura de operação: -45°C~+85°C.
• O conector de plugue à prova d'água possui nível de proteção à prova d'água IP67 e pode ser usado em ambientes internos e externos.
A especificação de 3+5 pinos conector de plugue à prova d'água
| ESPECIFICAÇÃO |
| Designação |
Conector de energia à prova d'água macho fêmea de 3+5 pinos |
| Nº do Modelo. |
53-100811-01 |
| Item |
Especificação |
| 1. Características elétricas |
| 1A |
Resistência de Contato |
10mΩ máx. |
| 1B |
Resistência de Isolamento |
10MΩ mín. |
| 1C |
Tensão Suportada |
1500V AC Não deve haver falha. |
| 1D |
Classificação |
15A+5 A/ 300V+60V |
| 2. Mecânico |
| 2A |
Força de acoplamento/desacoplamento |
Força de Acoplamento e Desacoplamento: 10~30N Dados de teste: 22N, 23N, 25N, 26N, 23N |
| 2B |
Teste de vida útil |
Acoplamento e Desacoplamento 500 ciclos |
Aplicação
► Conectores da série M19 podem ser amplamente utilizados em iluminação LED interna e externa, conexão de energia elétrica, luzes de paisagem, luzes subaquáticas, equipamentos, etc., com alto grau de impermeabilidade -- IP67.
► Pode resistir efetivamente a vibrações e choques, e pode prevenir a desconexão causada pela puxada dos cabos. É absolutamente confiável e conveniente para conectar em espaços muito limitados.
Material e temperatura de operação:
| Material |
| A |
Revestimento de Contato |
Banho de ouro de 1u" |
| B |
Material do Contato |
Latão (C3604) |
| C |
Material da Carcaça |
PA66 |
| Ambiental |
| A |
Inflamabilidade |
|
UL 94V-0 |
| B |
Faixa de temperatura de operação: |
-30°C~+80°C |
| C |
Faixa de temperatura de conservação: |
-40°C~+85°C |
Mais detalhes:
• Contato banhado a ouro, alto desempenho de resistência à corrosão e condutividade elétrica efetivamente.
• As agulhas de cobre do conector adotam tecnologia de banho de ouro, que pode resistir à corrosão e é adequada para altas/baixas temperaturas, a transmissão de corrente é mais estável e segura.
• Resistência à vibração, resistência ao impacto, resistência ao estiramento.
• OEM/ODM são aceitos. O comprimento do cabo pode ser personalizado.
Imagem detalhada do produto
