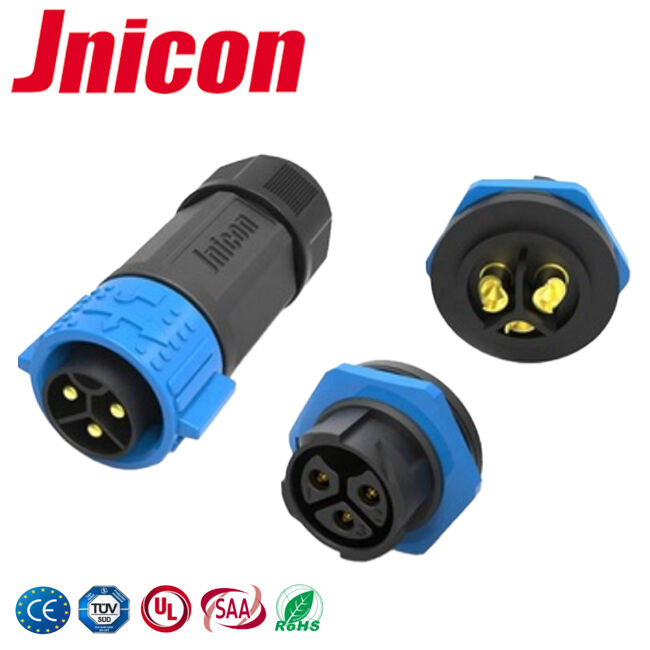

Conector Macho Fêmea Circular à Prova d'Água de 50A e 3 Pinos, IP67 para Equipamentos Elétricos
Detalhes Rápidos de Conectores Circulares à Prova d'Água
1) Estrutura avançada: Autotravante
2) Múltiplos pinos: 2, 3, 4, 5, 6, 7, 8, 9 a 22 pinos são opcionais
3) Pino de contato: Terminal de parafuso e terminal de solda disponíveis
4) Montagem: tipo fio a fio (sem cabo), fio a fio por sobremoldagem, fio a placa
5) Cores: Suporte para cores preta, azul, branca e amarela
6) Comprimento do cabo: Diferentes comprimentos de cabo podem ser personalizados
Descrição
Este conector de alimentação à prova d'água M25 possui um grau de proteção à prova d'água de IP67. Para montar o conector à prova d'água externo M25, apenas uma chave de fenda é necessária para fixar os dois fios dentro de cada corpo principal. Uma vez que cada lado esteja conectado, a fiação estará totalmente protegida contra os elementos.
Uma vez montado, o conector à prova d'água externo M25 é fácil de conectar e usar, mantendo os elementos e a água fora das emendas e junções. Para desconectar, basta desparafusar o corpo principal e separar as duas extremidades. O conector à prova d'água M25 possui múltiplos níveis de impermeabilização, consistindo em anéis de vedação, selante à prova d'água e vedações flexíveis projetadas para apertar e fechar quando parafusados.
| Parâmetros Elétricos |
| Número de Polos | 3 |
| Corrente Nominal | 50A máx. |
| Tensão Nominal | 600VAC máx. |
| Tensão de Durabilidade | 2500VAC @ 60 s. |
Principais características
1. Uso seguro em campo, graças a um alto grau de proteção, alta resistência à tração, resistência à abrasão e a entalhes
2. Flexível: conectores para montagem no local, força de enrolamento e desenrolamento extremamente alta
3. Conexão por solda: tecnologia de conexão comprovada para uma grande seleção de diferentes condutores
4. Cabo de extensão M8 ou leads voadores (extremidades de cabo abertas), com boa resistência a óleo/resistência química
5. Alta temperatura 260 graus, reflow de solda
6. Conector M8 sobremoldado em ângulo de 90 graus ou reto (180 graus) com cabo PUR ou PVC
7. Revestimento do cabo com diferentes cores, cinza, preto, laranja, amarelo, azul, cor sobremoldada pode ser personalizada.
8. Parafuso/Porca do Conector: Plástico/Latão/Aço Inoxidável
9. Codificação A/Codificação B/Codificação D
| Parâmetros Técnicos |
| Resistência de Contato | 10 mΩ máx. |
| Estrutura de Isolamento | 500 MΩ a 500VDC |
| Temperatura de Operação | -40°C ~ +105°C |
| Classe IP | IP67 (1m / 30min) |
| Material do Molde | PA66 |
| Material do Contato/Terminal | Latão Banhado a Ouro |
| Material da Vedação | Silicone |
| Parâmetros de Operação |
| Tensão Nominal | 600VAC máx. |
| Corrente Nominal | 50A máx. |
| OD Mínimo do Fio | 6,5 mm ~ 10 mm |
| OD Máximo do Fio | 10,5 mm ~ 18 mm |
| Área Máxima da Seção Transversal do Cabo | 0,5 mm² ~ 6,0 mm² |
RFQ
P: Como comprar seus produtos?
R: Você precisa fazer o seguinte:
Confirmar Corrente Nominal e Número de Contatos
Confirmar Conector e Gênero do Contato
Confirmar Estilo de Montagem
Confirmar Estilo de Acoplamento (série ou paralelo)
Confirmar Tamanho do OD do Cabo
Confirmar Comprimento e Material do Cabo.
P: Olá, não sei que tipo de conector preciso, mas preciso para conexão de LED.
R: Olá meu amigo, temos o prazer de fornecer uma solução completa para você se mais detalhes puderem ser fornecidos, como: corrente (ampere), tensão, número de fios, tamanho do cabo, etc.
P: Como posso obter amostras?
R: É uma honra oferecer amostras, poderíamos oferecer 3 unidades de cada item gratuitamente, mas o custo do frete seria por sua conta. Se precisar de mais itens, mais quantidade para cada item, cobraremos pelas amostras.
